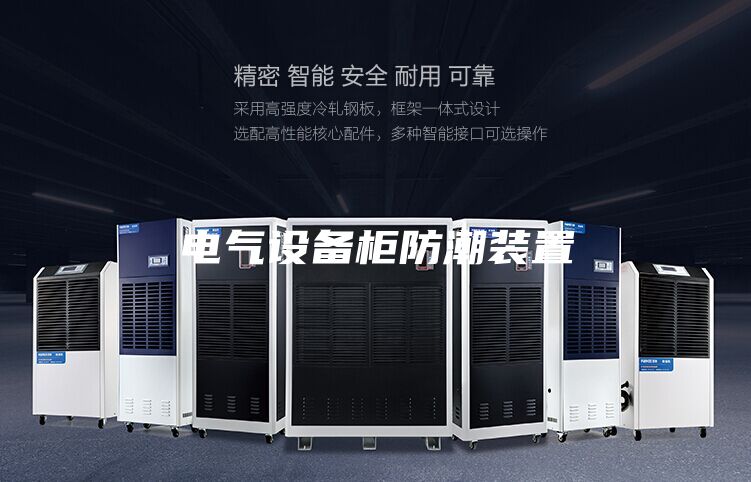

(电气设备柜防潮装置)
图a图b图c
图d
安装件使用示意图
2、装置四周与其它物体间大于10厘米的空间,保证风扇风口畅通。
3、将引水管一端接入装置排水口,用卡箍固定,出水管中间保持顺直,不能缠绕、折弯,防止排水不畅;另一端通向柜体外,并配防虫塞。水管的长度可根据现场情况进行裁剪。
4、加热器【选配】应安装可靠、牢固,与柜内的电缆以及其他元器件水平方向保持不小于10厘米的距离,竖直方向不能有电缆以及其它对热源敏感器件。
?功能说明
1)高湿预警
本装置工作10小时后,若柜内湿度仍未降至设定的工作阀值时,则装置预警,
“故障”灯亮【重启灯灭】,提醒用户柜内湿度超出装置的除湿能力,须增加除湿功率。
2)故障告警
本装置在运行过程中出现故障,并显示故障代码,此时装置仍处于工作状态。
3)温度补偿
本装置在柜内温度低于5℃【默认】时,通过辅助加热控制接口,控制加热器对柜内提供温度补偿。当柜内温度高于初设温度3℃时,停止辅助加热。
4)故障告警输出
当电源、送风系统或除湿系统发生故障时,显示故障代码,并同时输出报警接点【无源接点,触点容量:ac220v/1a】。还可通过rs485通信接口,远传当前湿度值、预设湿度值、故障信息。
?产品维护
1)定期检查装置的使用空间是否相对密闭,减少外界潮湿空气进入柜内,以免降低除湿效果。
2)定期清洁进、出风口,防止堵塞,以免影响除湿效果。
3)定期检查排水管路是否通畅,以防堵塞后造成凝结水溢出集水器,从机壳缝隙渗出。
